Kompakte Anleitung für Radiologieteams zur korrekten Positionierung der Kalibrierungskugel bei orthopädischen Röntgenaufnahmen. Der Marker muss in der anatomischen Ebene des Zielgelenks liegen, damit digitale Skalierung, Messungen und präoperatives Templating klinisch verlässlich bleiben.

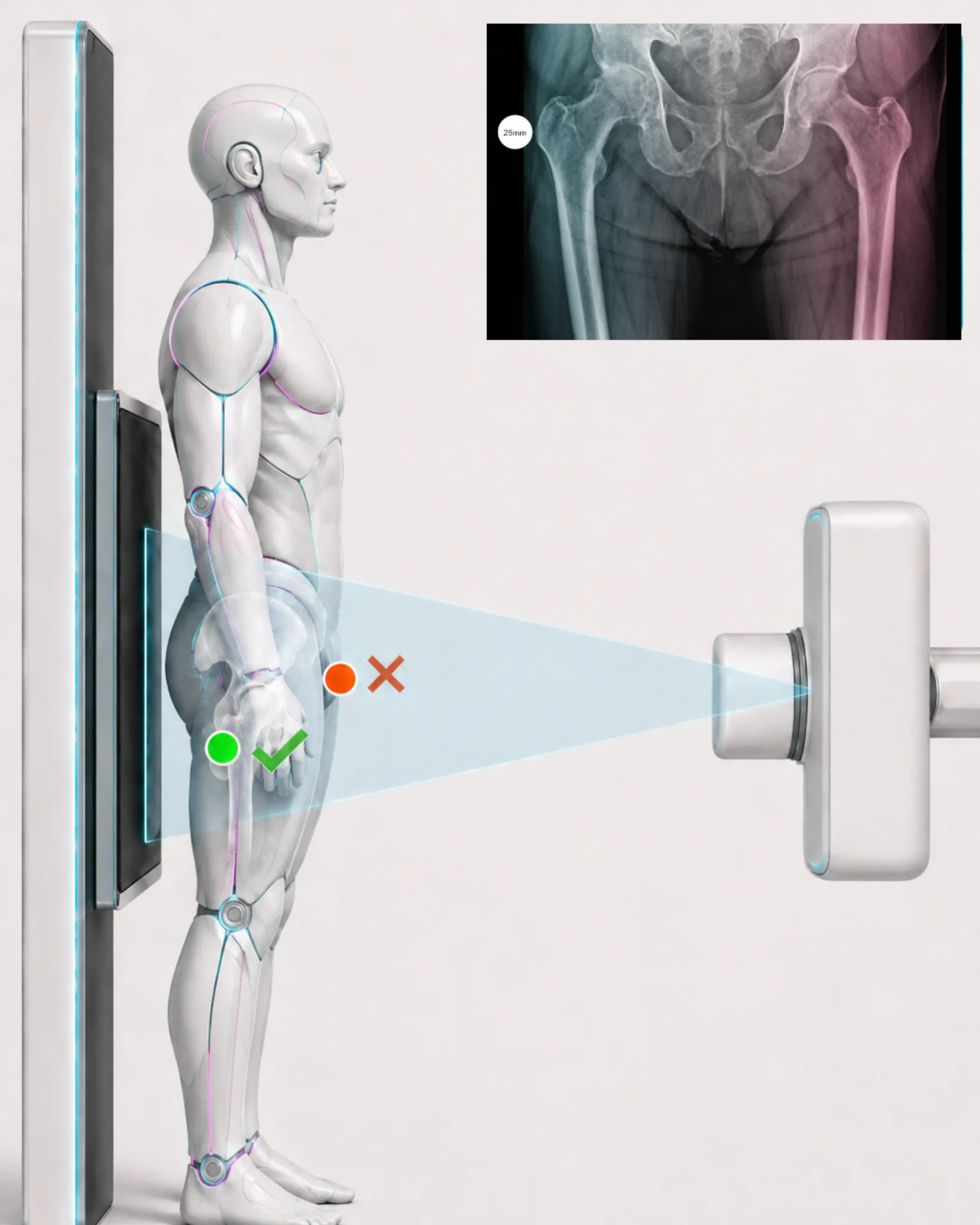

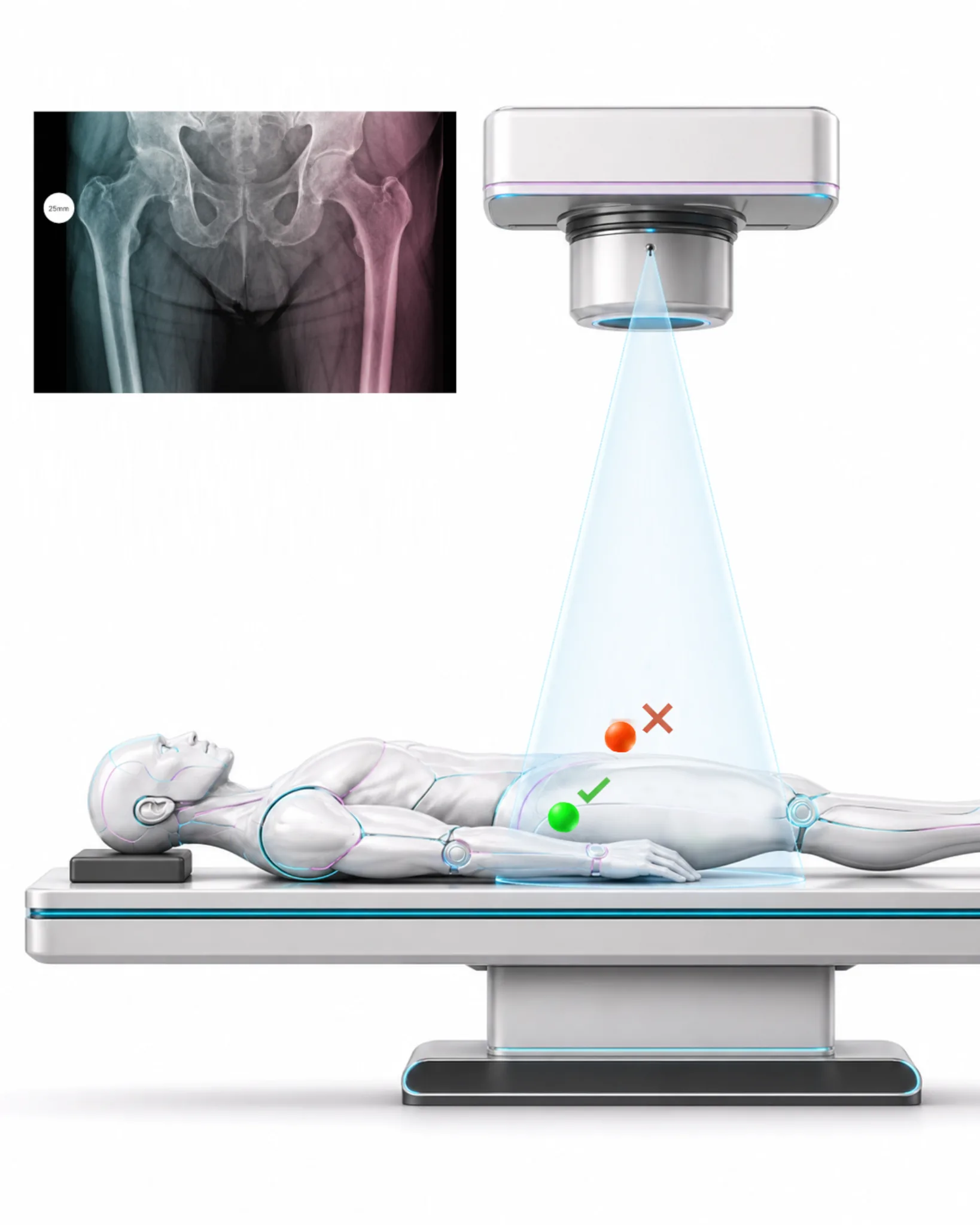

AP-Becken- und Hüftaufnahmen benötigen eine Kugelposition, die die Ebene des Hüftgelenks möglichst exakt abbildet.

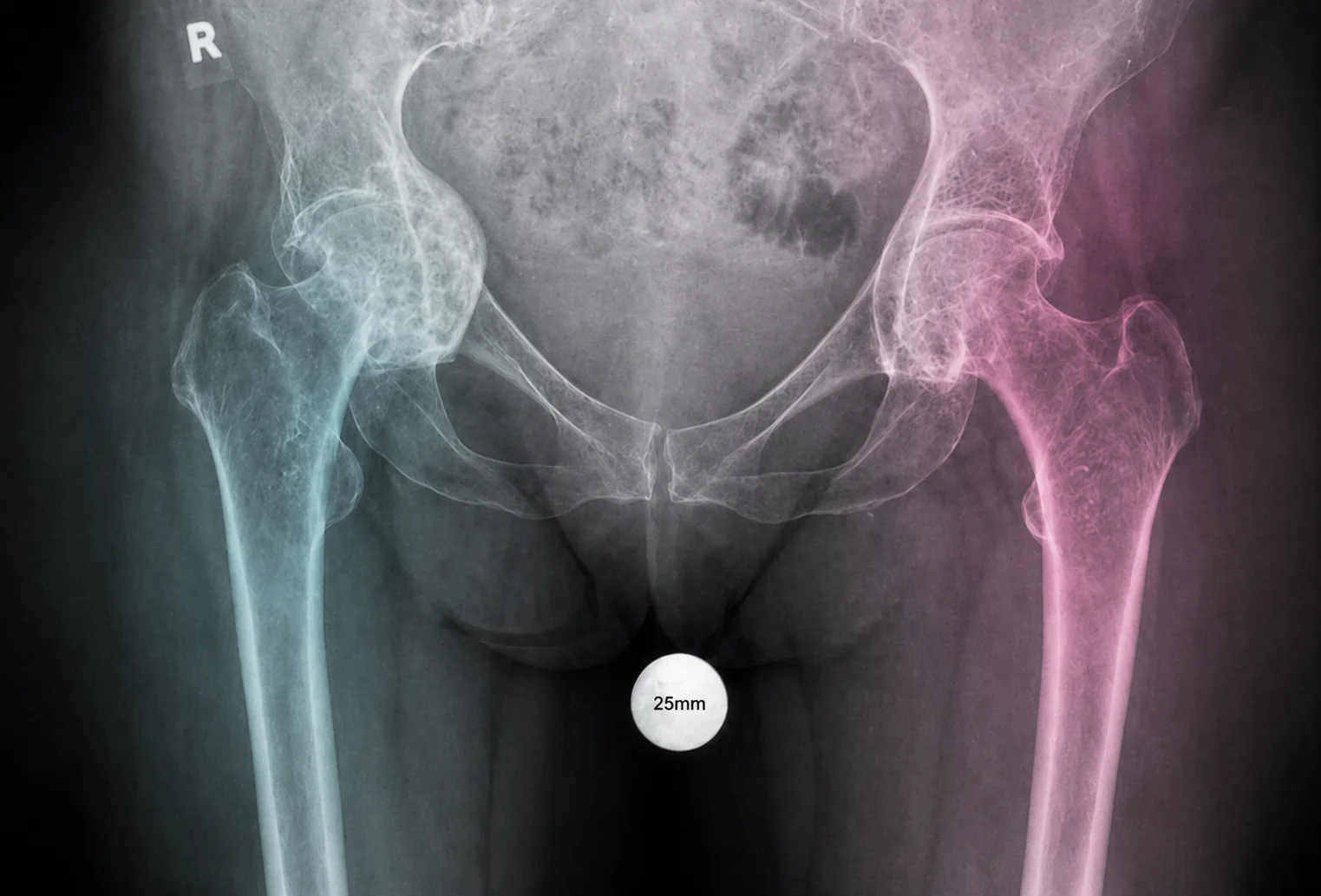

Die Kugel auf Höhe des Trochanter major und möglichst nah am Hüftgelenk platzieren. Bei ausgeprägtem Weichteilmantel kann eine mediale Position im Strahlengang nahe der Symphyse sinnvoll sein, wenn sie die Hüftgelenksebene besser repräsentiert.

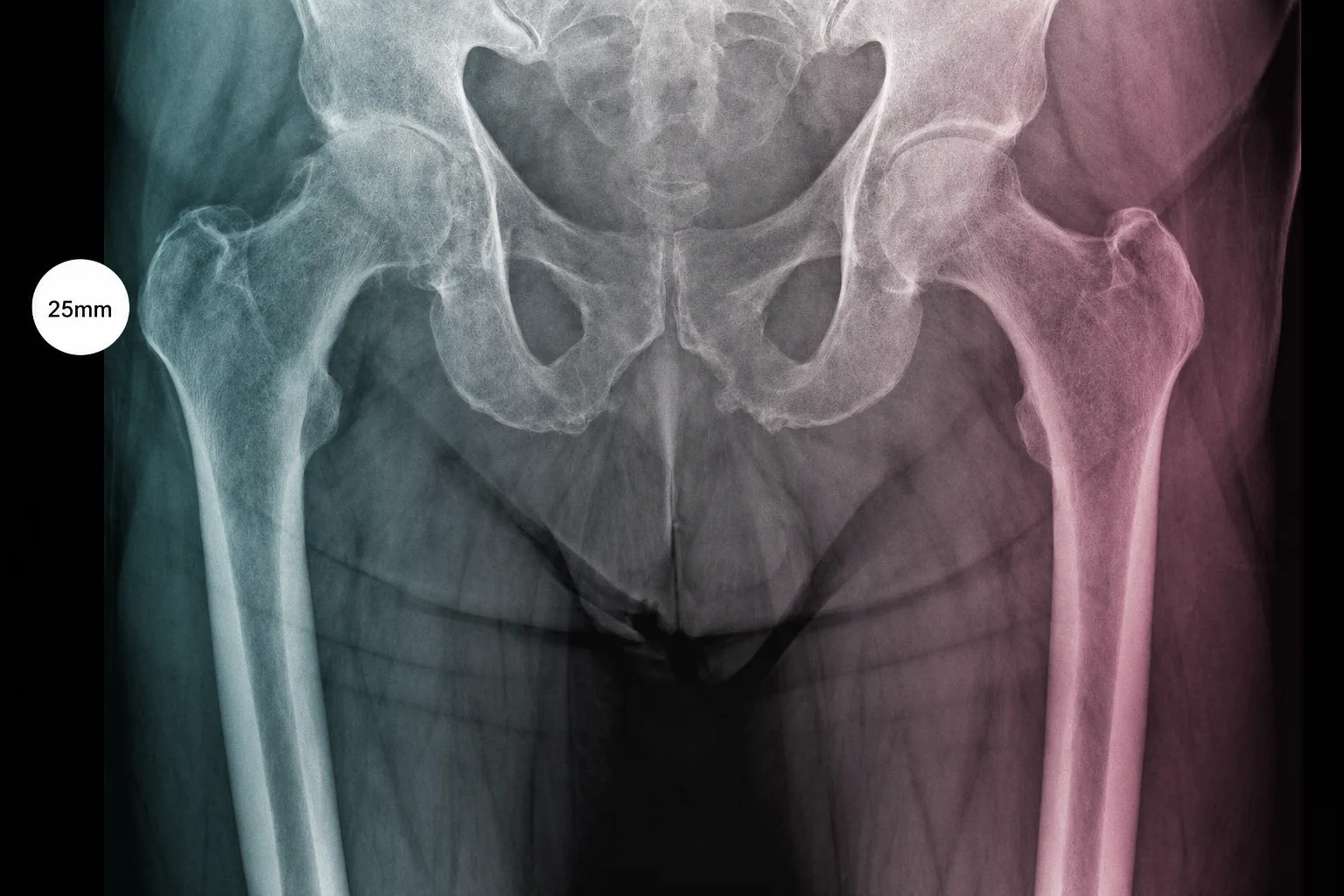

Für AP-Beckenaufnahmen ist eine laterale Markerposition auf Trochanter-major-Höhe geeignet, sofern die Kugel in der Hüftebene liegt und vollständig sichtbar bleibt. Entscheidend ist die Tiefenebene des Zielgelenks.
Knieaufnahmen erfordern eine Markerposition auf Höhe der realen Gelenklinie und eine korrekte Aufnahmegeometrie.

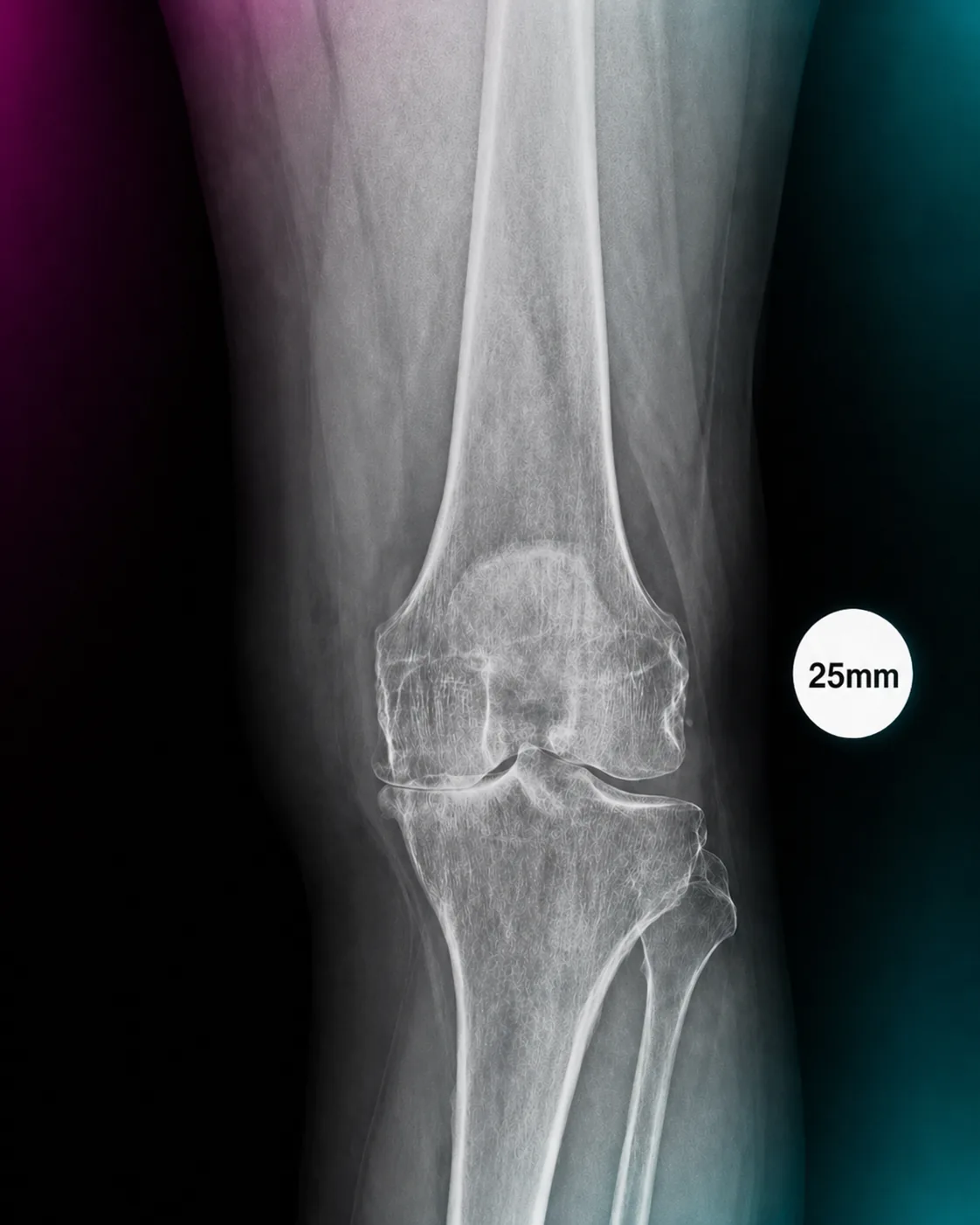

Bei AP-Knie- oder Teilbeinaufnahmen die Kugel direkt auf Höhe des Kniegelenkspalts positionieren. Wenn klinisch möglich, ist eine belastete Aufnahme im Stand zu bevorzugen.

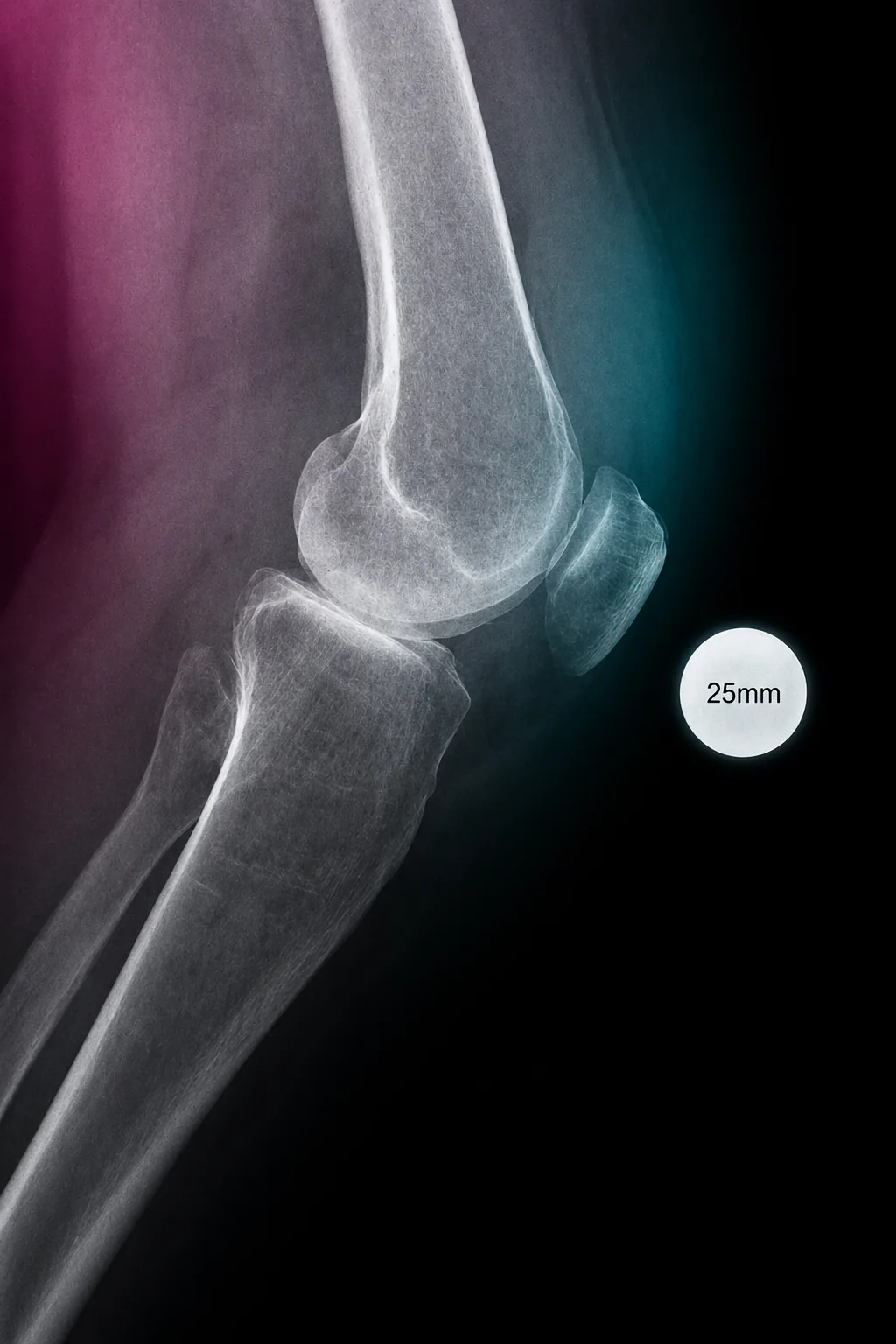

Für die laterale Knieaufnahme die Kugel in der Kniekehle oder auf Patellahöhe positionieren. Beide Varianten sind geeignet, wenn sie die Knieebene ohne Tiefenfehler abbilden.
Ganzbeinaufnahmen für HTO und DFO verbinden belastete Achsendarstellung mit Kalibrierung auf Knieebene.

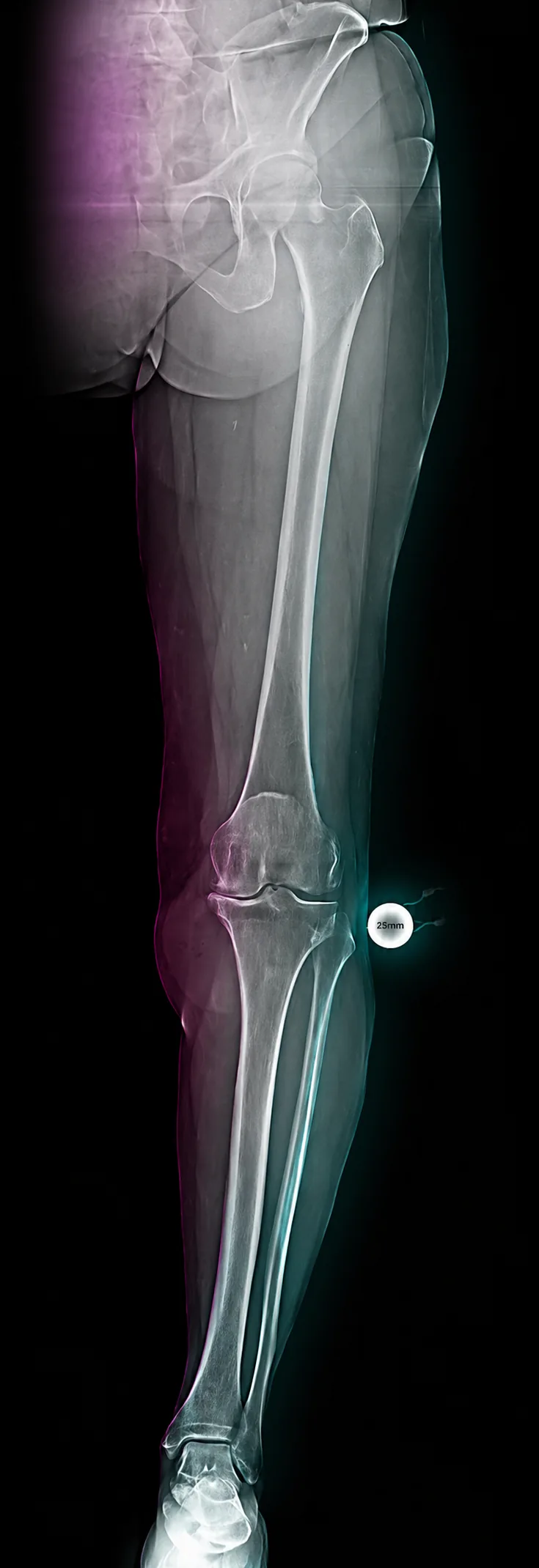

Die komplette untere Extremität im Stand aufnehmen. Die Kugel zentral auf Höhe des Kniegelenks positionieren, damit Hüfte, Knie und Sprunggelenk entlang der belasteten mechanischen Achse korrekt kalibriert werden.
Vorfuß- und Sprunggelenkaufnahmen benötigen eine Markerhöhe, die exakt zur anatomischen Messregion passt.

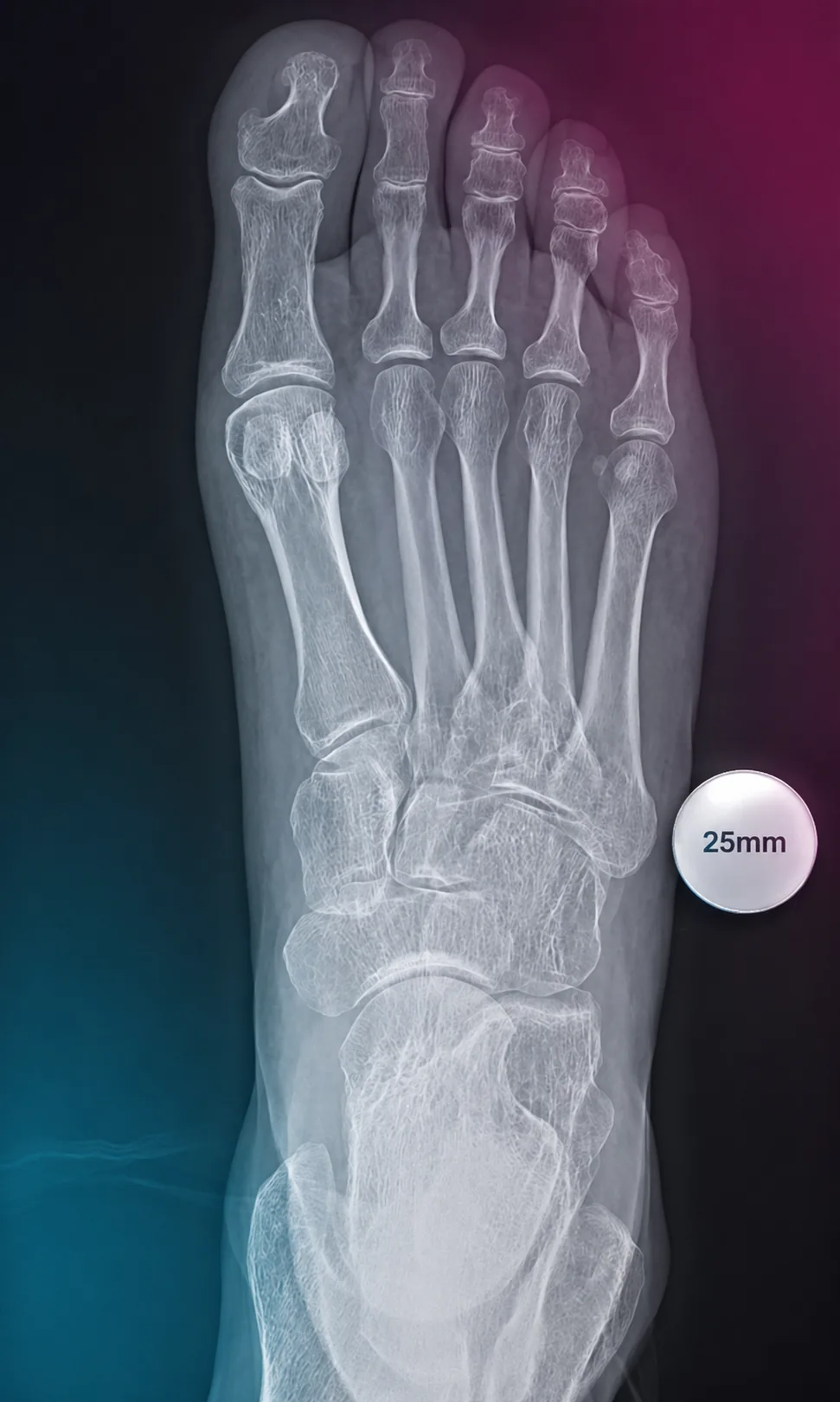

Für Hallux-valgus-Messungen die Kugel auf Höhe der Phalangen bzw. des Vorfußes platzieren. Bei implantatbezogener Dimensionierung zusätzlich die Ebene der Metatarsalia berücksichtigen.

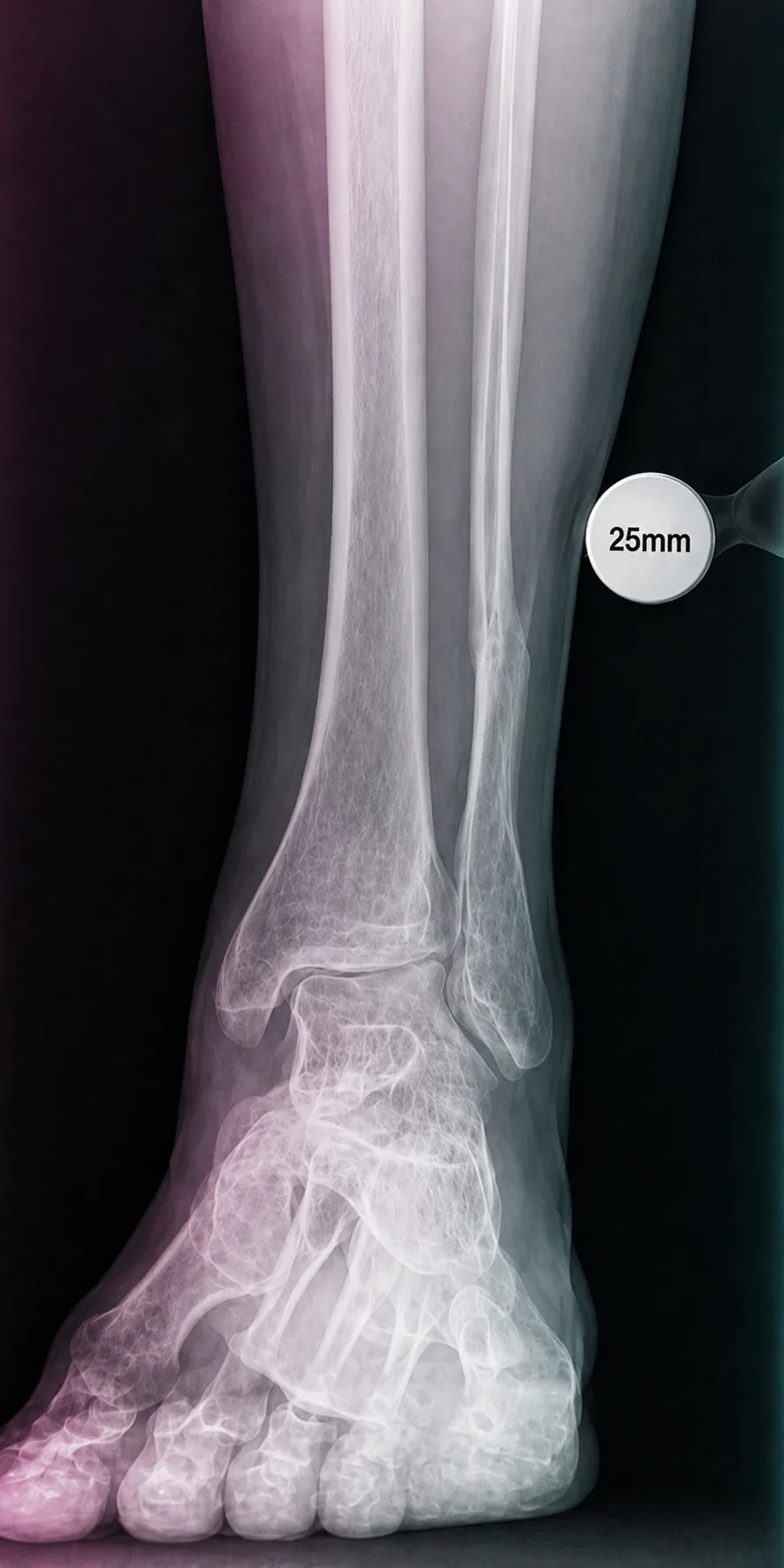

Für AP-Aufnahmen des Sprunggelenks die Kugel bevorzugt auf Höhe des Talus positionieren. Steht ein Malleolus als knöcherner Orientierungspunkt im Fokus, kann dessen Ebene als Referenz dienen.

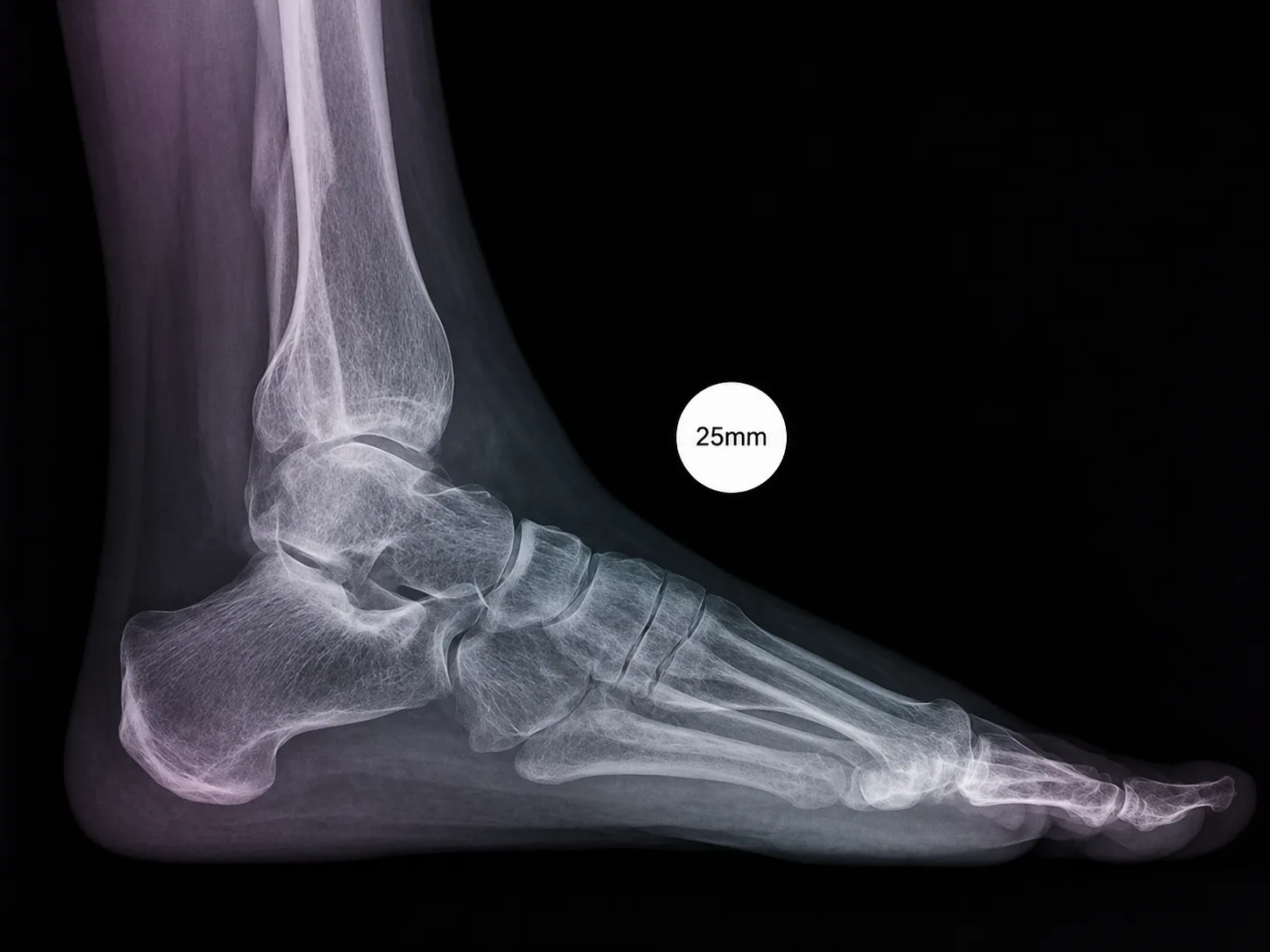

Für die laterale Aufnahme die Kugel auf Höhe des Talus und der Mittelfußachse platzieren, entsprechend der Talus-/Os-cuneiforme-II-Region.
Für die Schulterkalibrierung muss die Kugel die Ebene des Glenohumeralgelenks ohne ventralen oder dorsalen Tiefenfehler repräsentieren.

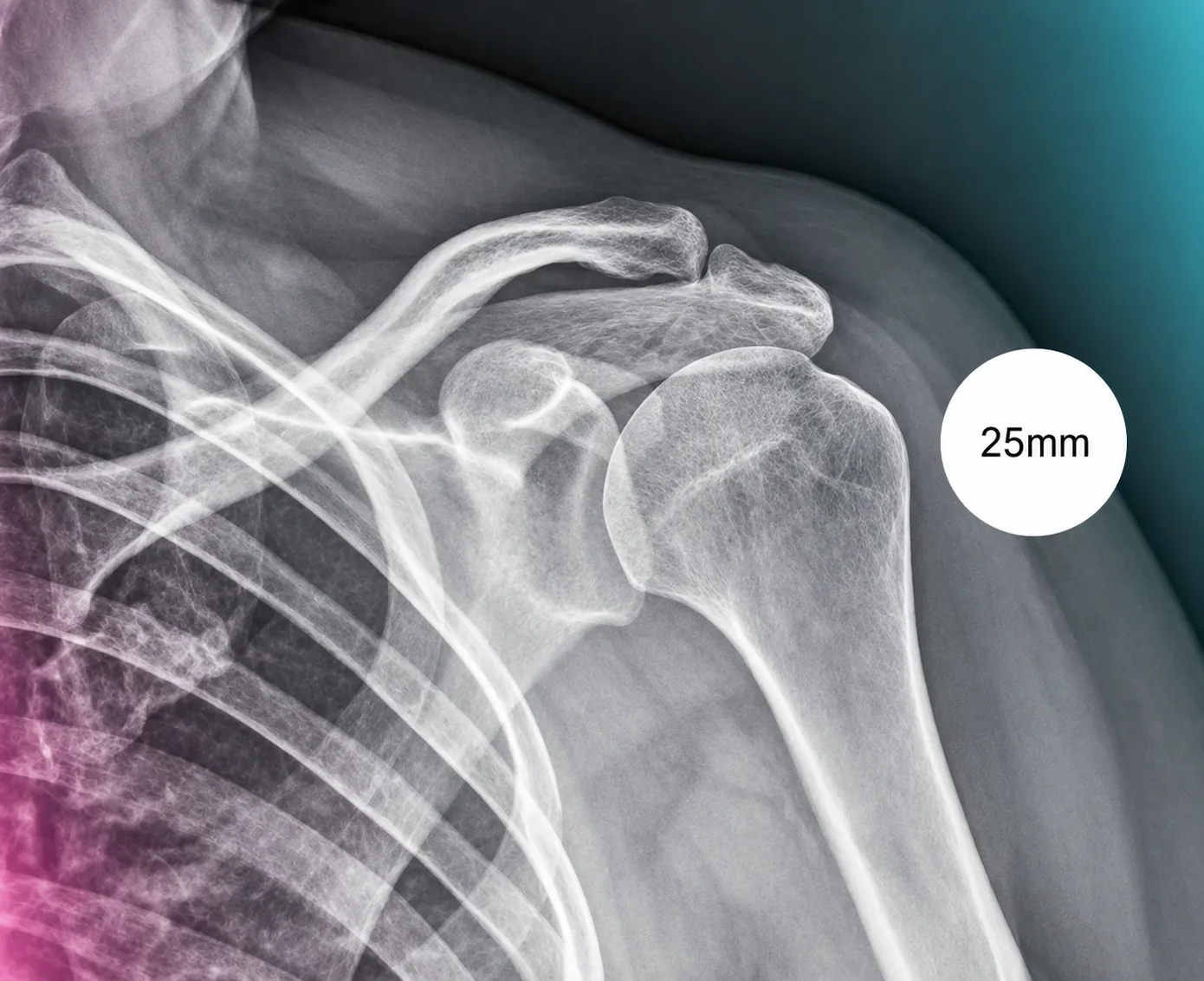

Die Kugel auf Höhe des Tuberculum majus und im Strahlengang des Glenohumeralgelenks platzieren. So bleibt die Gelenkebene der Schulter korrekt repräsentiert.
